MK/FK20 - DN20, PN16/40/64/100 BAR, 3/4 @ 1.1/4 BSP/NPT/FLANGE, NF/NA, 24,110,220 V DC OU AC

MK/FK20 - DN20, PN16/40/64/100 BAR, 3/4 @ 1.1/4 BSP/NPT/FLANGE, NF/NA, 24,110,220 V DC OU AC

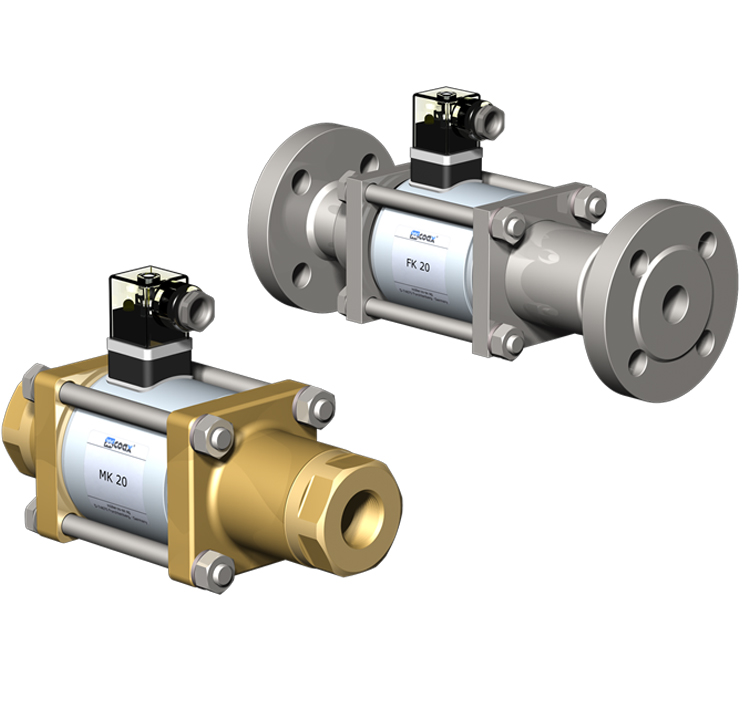

Modelo: MK FK 20

Portas: Roscas G 3/4 - G 1 1/4 - Flanges PN 16/40/100

Função: NC

Faixa de pressão: 0-16 / 0-40 / 0-64 / 0-100 bar

Valor KV:  7,4 m³ / h

Meio: líquido gasoso altamente viscoso gelatinoso contaminado

Direção do fluxo: A -> B conforme marcado

Ciclos de comutação: 150 1 / min

Tempo de comutação: abertura 110 ms / fechando 110 ms


Peso:

MK 5,5kg

FK 7,5kg


Temperatura da mídia:

DC -20 °C — +100 °C

AC -20 °C — +100 °C


Temperatura ambiente:

DC -20 °C — +80 °C

AC -20 °C — +80 °C


Voltagem nominal:

Un 24 V DC

Un 230 V 40-60 Hz AC


Atuação:

Ímã de corrente contínua AC com retificador integrado

Ímã de corrente contínua DC


Classificação de isolamento: H 180 °C

Proteção: IP65

Classificação de serviço energizado: ED 100%


Conexão:

Plug acc. DIN EN 175301-803, formulário A, 4 posições x 90 °, diâmetro do fio 6-8 mm

Conector M12x1 de acordo com DESINA / VDMA


O projeto técnico das válvulas é baseado nos requisitos de mídia e aplicação. Isso pode levar a desvios das especificações gerais mostradas na folha de dados no que diz respeito ao design, materiais de vedação e características.

DATASHEET DOWNLOAD
