PRINCÍPIO DE FUNCIONAMENTO VÁLVULA DE SEGURANÇA E ALÍVIO DE PRESSÃO
A válvula de segurança e alívio de pressão consiste em uma válvula formada por duas partes, o corpo por onde passa o fluido e um obturador em formato de pistão.

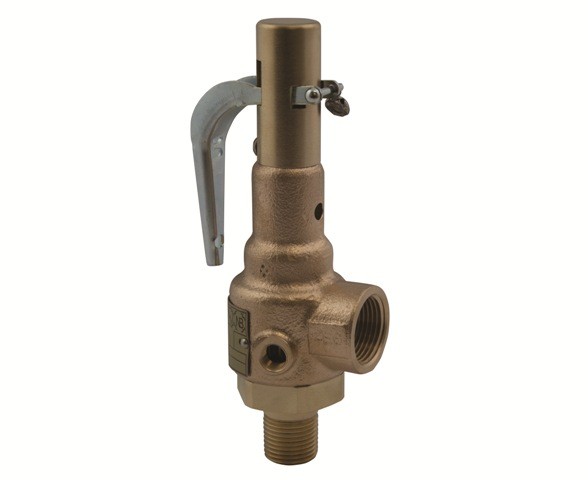

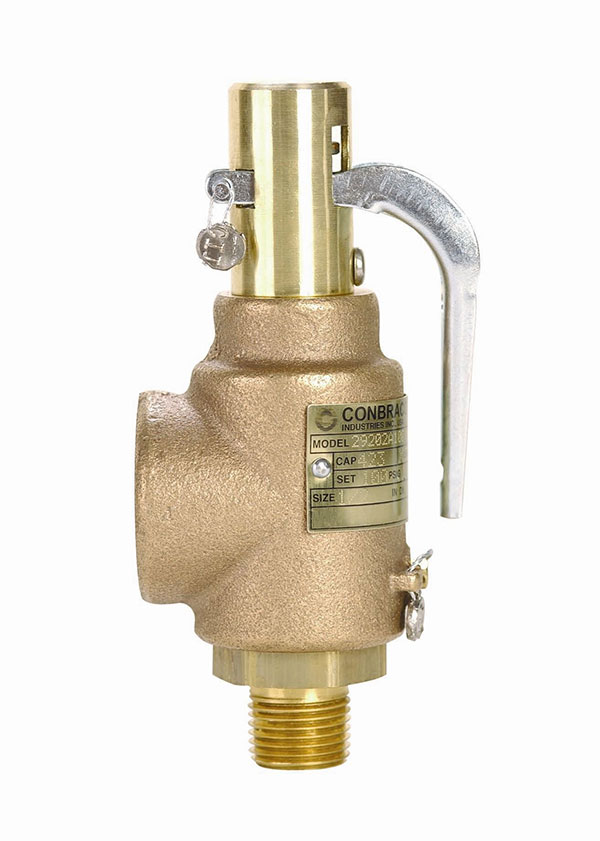

O corpo da válvula de segurança de alívio e pressão contém dois orifícios, um orifício de entrada por onde recebe a pressão que vem do sistema onde a válvula se encontra instalada, e um orifício de saída por onde a pressão sai quando é aliviada do sistema. Dentro do corpo existem os componentes internos que são um obturador, que é responsável por manter a válvula normalmente fechada segurando toda a pressão do sistema, um anel de vedação, componente que vai acoplado ao obturador e sua função é fazer a vedação para que haja total estanqueidade na válvula e nenhum vazamento no orifício de entrada da válvula de segurança e alívio de pressão, há também uma mola que mantém o obturador tensionado contra o orifício de entrada, e dependendo do modelo da válvula de segurança e alívio de pressão ainda possui uma alavanca no topo do corpo da válvula, essa alavanca é um dispositivo de acionamento manual caso esse acionamento seja necessário no sistema onde a válvula de segurança e alívio de pressão será utilizada.
A válvula de segurança e alívio de pressão se mantém fechada por pressão de uma mola que se localiza na haste do pistão e de acordo com as características dessa mola que se determina o range de pressão que é escolhido pelo cliente.
A pressão entra pelo orifício da válvula de segurança e alívio de pressão onde encontra com o obturador do pistão e se essa pressão ultrapassa o limite determinado pelo usuário a mola libera o pistão aliviando a pressão da linha.
APLICAÇÕES PARA VÁLVULA DE SEGURANÇA E ALÍVIO DE PRESSÃO
A válvula de segurança e alívio de pressão pode ser utilizada em qualquer linha que necessita de uma segurança de limite de pressão, seja esse sistema hidráulico ou pneumático.
CARACTERÍSTICAS TÉCNICAS DA VÁLVULA DE SEGURANÇA E ALÍVIO DE PRESSÃO
- Tamanho: 1/4” – 4”
- Conexão ao processo: Rosca NPT e BSP, flangeada
- Material do corpo: Latão, bronze e aço inox
- Vedações: Viton, Teflon, EPDM, PTFE
