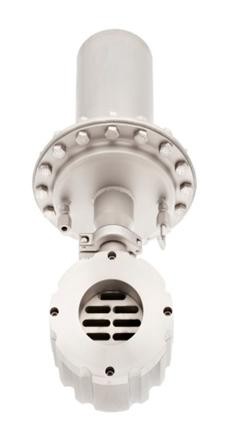

Válvula controle de fluxo agua tipo disco deslizante.
O princípio da válvula controle de fluxo agua tipo disco deslizante.
Controlar pode ser muito fácil ...Há mais de 25 anos foi desenvolvida a válvula controle de fluxo agua tipo disco deslizante , uma válvula compacta, leve e de alta precisão. Ela funciona de acordo com um princípio que já entusiasmava a Leonardo Da Vinci. Até hoje ela atende aos mais elevados requisitos de uma válvula de controle.
A linha de válvula controle de fluxo agua tipo disco deslizante ajusta e comuta fluidos líquidos, gasosos, e vapor de forma precisa, rápida e econômica. Perpendicularmente a direção do fluxo no corpo está fixa uma disco de vedação que possui um determinado número de ranhuras transversais de mesma altura. Um disco orientado de forma a não girar com a mesma disposição de rasgos é deslocado perpendicularmente contra ela mudando assim a seção transversal da vazão. A pressão diferencial aplicada pressiona o disco móvel sobre o disco fixo.
Aplicações
Aplicações da válvula controle de fluxo agua tipo disco deslizante:
- Química e Farmacêutica.
- Alimentos e Bebidas
- Equipamentos para cervejaria
- Produção têxtil
- Fabrica de Pneus
- Produção de Plásticos
- Tecnologia de bancadas de testes
- Fabricação de polisilício
Vantagens
As vantagens da válvula controle de fluxo agua tipo disco deslizante.
- Dimensões compactas de instalação
- Valores de KVS variáveis
- Estanqueidade elevada
- Taxa de vazamento extremamente baixa < 0,0001% do valor do KVS
- Excelente rangeabilidade 40:1 até 80:1
- Consumo de energia significativamente reduzido
- Condução de fluxo ideal
- Fácil montagem e manutenção ( Válvula DN 150 - 6” peso 14,2 Kg já com atuador e posicionador)
- Desgaste mínimo ( vida útil prolongada )
Máximas pressões diferenciaisAbaixo comparação de tamanhos entre uma válvula controle de fluxo agua tipo disco deslizante e uma válvula globo. Sendo que ambas possuem diâmetros nominais idênticos.
Eficiência
A característica notável da válvula controle de fluxo agua tipo disco deslizante é a força de controle necessária, que representa apenas 10% daquela necessária para o acionamento de uma válvula de sede tradicional cônica (Globo) de mesmo diâmetro nominal com a mesma pressão diferencial, isso permite o uso de atuadores muito menores para mesma aplicação.
Cavitação
Uma alta velocidade de fluxo na menor seção transversal da válvula controle de fluxo agua reduz a pressão local abaixo da pressão de vapor do líquido. Surgem bolhas de vapor, as quais voltam a implodir nas regiões de maior pressão. Se com isso elas encontram limitações fixas ( corpo da válvula) as bolhas em implosão podem causar danos. Na válvula controle de fluxo agua tipo disco deslizante esta perigosa zona de cavitação está situada fora, mais precisamente a cerca de 1-2metros atrás da válvula. As bolhas de cavitação então colapsam em torno do meio da tubulação, onde não produzem nenhum efeito prejudicial.
Peso
Uma pequena força de atuação e um curso pequeno permitem a aplicação de atuadores menores. Juntamente com o modo de construção compacto de flange intermediário, resultam os menores pesos e tamanho de válvula controle de fluxo agua e outros fluidos, especialmente nos diâmetros médios e grandes. Assim uma válvula globo tradicional completa ( Valvula+atuador+posicionador) DN 150 pesa aprox. 150 Kg, sendo que uma mesma válvula de controle de água tipo disco deslizante pesa 14 Kg.
Dinâmica
Válvula controle de fluxo agua tipo disco deslizante são muito mais “rápidas”do que válvulas de controle convencionais.
