PRINCÍPIO DE FUNCIONAMENTO VÁLVULA DE ALÍVIO E SEGURANÇA
A válvula de alívio e segurança tem a função de aliviar a pressão em uma linha industrial, ela fica instalada em algum ponto estratégico da linha e quando a pressão ultrapassa o limite estabelecido a válvula de alívio e segurança abre aliviando a pressão.

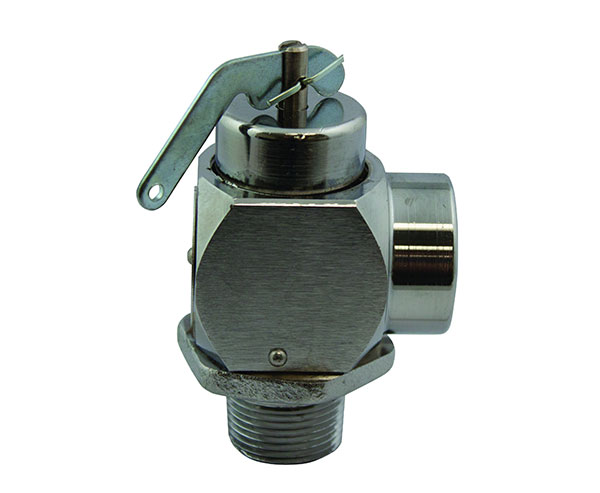

A construção da válvula de alívio e segurança é basicamente composta por um corpo e um obturador, esse obturador no caso é responsável por manter a válvula de alivio e segurança fechada, em sua montagem ela também é composta por um anel de vedação que vai acoplado no obturador, o que garante estanqueidade total para a válvula evitando vazamentos na válvula mantendo assim o funcionamento perfeito do sistema da válvula, e também possui um mola que fica acima do obturador, ela é responsável por mantém o obturador tensionado para baixo, e assim a válvula é mantida fechada.
A pressão começa a atuar no orifício de entrada da válvula de alívio e segurança tentando empurrar o obturador para cima mas a tensão da mola não deixa isso acontecer, conforme a pressão do sistema vai aumentando, a mola começa a ceder para a pressão do sistema que está aumentando, até que a pressão se torna maior que a tensão da mola sobre o obturador, nesse momento a pressão vence a mola fazendo a abertura do obturador.
Após isso a pressão do sistema começa a passar pelo corpo da válvula de alívio e segurança aliviando a pressão dentro do sistema e depois da pressão ter voltado ao “normal” a tensão da mola volta a ser mais forte que a pressão e a válvula de alívio e segurança se fecha novamente. Isso mantém a segurança dos demais dispositivos do sistema.
APLICAÇAO DA VÁLVULA DE ALÍVIO E SEGURANÇA
A válvula de alívio e segurança pode ser utilizada no ramo de criogenia, caldeiras, vasos de pressão, linhas de ar comprimido e compressores de ar.
CARACTERÍSTICAS TÉCNICAS DA VÁLVULA DE ALÍVIO E SEGURANÇA
- Tamanhos: 1/4"-4”;
- Conexões ao processo: Flange, NPT, BSP;

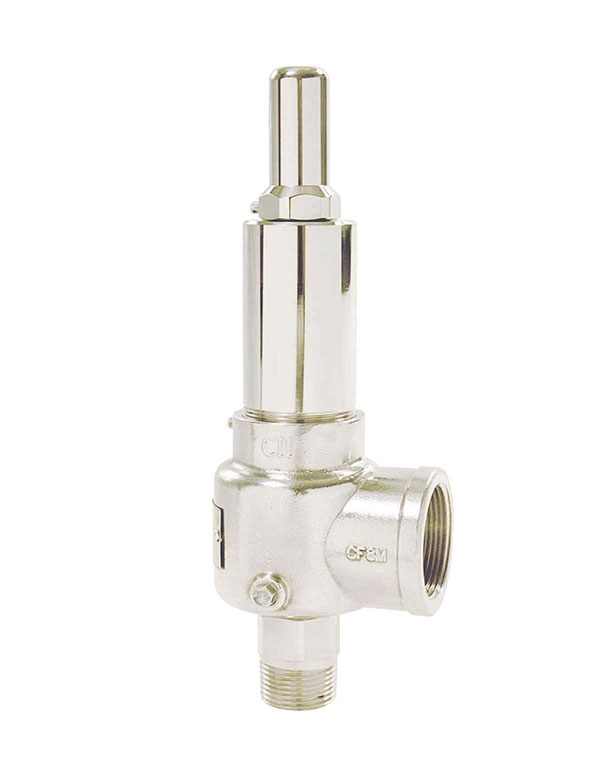

- Materiais: Aço inox CF8M, bronze, latão;
- Vedação: Teflon, EPDM, FKM, PTFE;
VANTAGEM DA VÁLVULA DE ALÍVIO E SEGURANÇA
Alta performance de segurança para todo o seu sistema.
Para saber mais sobre Válvula de alívio e segurança
